I scenarier som kolbearbetningsanläggningar, metallurgiska verkstäder eller produktionslinjer för byggmaterial matas våta och klibbiga material (som kolslam, malmpulver och våt sand) kontinuerligt in i vibrerande siktar. Men traditionell skärmutrustning stöter ofta på ett besvärligt problem - att skärmhålen blir igensatta. Materialen fastnar i silhålen, vilket orsakar en avsevärd minskning av siktningseffektiviteten, frekvent rengöring och produktionen faller i en gungmyra med låg-effektivitet och hög-kostnad.

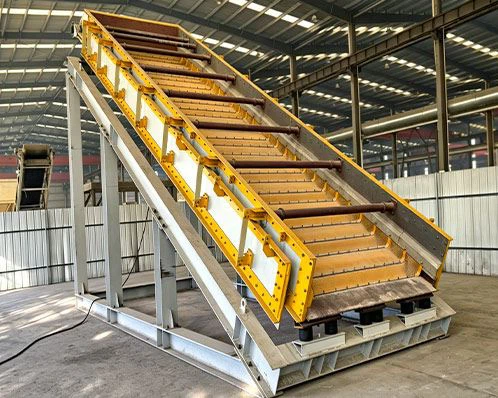

För att lösa detta problem har vi utvecklat och producerat den mekaniska flip-flow-skärmen. Det används i stor utsträckning inom industrier som kol, gruvdrift, metallurgi, kraft, byggmaterial och miljöskydd på grund av dess höga silningseffektivitet, stora bearbetningskapacitet, icke-täppande silhål och starka anpassningsförmåga.

Du kan föreställa dig att det skakar en filt, inte lyfter hela ramen och skakar den, utan genom att hålla de två sidorna av filten med händerna, dra och släppa, vilket gör att själva filten genomgår intensiva vågliknande rörelser.-

Denna alternerande rörelse av att dra och släppa gör det möjligt för materialen på silnätet att erhålla extremt hög vertikal acceleration (upp till 30-50G), och på så sätt kastas våldsamt upp och skakas isär, materialklumparna som fäster på silnätet sprids också helt och partiklarna som sitter fast i silhålen kastas effektivt ut.

Flip Flow Screen Teknisk parameter

Hanteringskapacitet:	150~1400t/h
Max. Skärmytans bredd:	3000 mm
Max. Skärmens ytlängd:	8820 mm
Antal skärmlager:	1~2
Skärmytans lutning:	20 grader ~ 30 grader
Motoreffekt:	22~75kw

Flip Flow-skärmstruktur

Flip Flow Screen Structure

Flip Flow Screen For Deep Screening Screen Box

Skärmlåda

Flip Flow Screen For Deep Screening Transmission Device

Överföringsenhet

Flip Flow Screen For Deep Screening Support Guide Spring

Support Guide Fjäder

Flip Flow Screen For Deep Screening Screen Mesh

Skärmnät

Flip Flow Screen For Deep Screening Thrust Rod Spring

Tryckstångsfjäder

Flip Flow Screen For Deep Screening Supporting Rubber Spring

Stödande gummifjäder

Stark anti-tilltäppningskapacitet

Detta är den primära orsaken till uppkomsten av flip flow-skärmen. De intensiva spännings- och avslappningsrörelserna gör att den kan hantera våta och klibbiga material som vanliga vibrerande skärmar inte kan hantera, vilket löser problemet med igensättning av nätnät.

Extremt hög sållningseffektivitet

För material som är svåra att sikta är siktningseffektiviteten vanligtvis över 30 % högre än för vanliga vibrerande siktar, vilket effektivt separerar produkter med önskad partikelstorlek.

Skärmnät med hög elasticitet

Skärmnätet är tillverkat av polyuretanmaterial med hög elasticitet och hög flexibilitet. Den kan sträckas ut, skakas och studsas avsevärt. Det har egenskaperna att vara utmattningsbeständigt-, sträckbeständigt-och ha en stabil livslängd under hårda och våta arbetsförhållanden.

Smidig drift

Även om skärmnätet rör sig kraftigt, förblir huvuddelen av skärmlådan nästan stillastående. Detta resulterar i mycket liten påverkan på den dynamiska belastningen av fundamentet eller golvet, vilket är gynnsamt för installation på de övre våningarna av fabriksbyggnaden, och leder också till lägre driftsljud.

Helt sluten & miljövänlig design

Utrustningen kan utrustas med ett dammsäkert-hölje som helhet, vilket effektivt förhindrar läckage av damm. Samtidigt, vid hantering av material med hög fukthalt och benägna att vidhäfta, såsom byggavfall, kan hela inneslutningen förhindra spridning av lakvatten och minska förlusten av materialstänk.

Lämplig för extrema förhållanden

Designad speciellt för material som innehåller mycket-fukt, som rent kol med hög fukthalt, kolslam, lera, slam och hushållsavfall.

Skicka in dina krav och prata med en av våra tekniska ingenjörer om ditt projekt.

Kontakta oss för bästa pris

Flip Fow Screen-applikationer

Flipflow-skärmen används huvudsakligen i industriella scenarier där skärmningseffektiviteten är mycket efterfrågad och materialegenskaperna är hårda:

Kolindustri	This is the largest application field for the flip flow screen, used for the dehydration and classification of fine coal, medium coal, and coal sludge with high moisture content (>10%).
Mineralbearbetningsindustrin	Klassificering, avvattning och avsmalning i våta urvalsprocesser av järnmalm, bauxit, kopparmalm, etc.
Byggnadsmaterialindustrin	Våtsiktning och klassificering av sand och grus, avvattning av kvartssand, silning av kalksten.
Miljöskyddsindustrin	Slambehandling, sållning av fast avfall, bearbetning av återvunnet ballast.
Kemi- och livsmedelsindustrin	Vissa processsteg som kräver hantering av våta och klibbiga pulver eller partiklar.

Flip Flow Screen Application To Coal Industry

Kolindustri

Flip Flow Screen Application To Mineral Processing Industry

Mineralbearbetningsindustrin

Flip Flow Screen Application To Building Materials Industry

Byggnadsmaterialindustrin

Flip Flow Screen Application To Environmental Protection Industry

Miljöskyddsindustrin

Kan du inte hitta din produkt?

Om din produkt inte är listad här, vänligen kontakta oss för att ta reda på om EXCT Flip Fow Screens är rätt lösning för din applikation.
Kom ihåg att du även kan begära ett produkttest vid behov.

Skicka förfrågan nu

Vänd Fow-skärmen på plats

Tillämpningar inom den kolkemiska industrin: Den löser tekniska utmaningar inom finsiktning för industrier med ultra-hög - kapacitet, såsom den kolkemiska industrin, där sållningsradien är 12 mm. I de fall där över 90 % av materialet hålls kvar på skärmen i screening med ultra-hög-kapacitet, har det applicerats på Henan Yima Gasification och Xinjiang Guanghui New Energy, för att framgångsrikt lösa sållningsuppgifter som vibrerande flipflow-skärmar inte kunde utföra.

Flip Flow Screen For Deep Screening On Site

Flip Flow Screen For Deep Screening On Site-2

Tillämpningar inom kolindustrin: Det löser de tekniska utmaningarna med att sila fina, fuktiga och klibbiga kolpartiklar. Med ett så litet siktområde som 3 mm har det använts vid State Energy Groups Wanli No.1 Mine och Lijiahao Coal Mine. Den här utrustningen kan hantera klibbiga och fina kolpartiklar, och erbjuder en hög siktningseffektivitet och precision som utrustning efter-sil inte kan matcha.

Andra industriella tillämpningar: I industrier som ballast och icke-järnmetaller, särskilt inom ballastindustrin, är det fortfarande en utmaning att sikta 3 - 5mm fuktiga och klibbiga material. Tillämpningen av mekaniska flip flow-skärmar kommer att lösa detta branschproblem och främja dess utveckling.

Flip Flow Screen For Deep Screening On Site-3

Skicka in dina krav och prata med en av våra tekniska ingenjörer om ditt projekt.

Få den mest lämpliga produktlösningen och offert gratis!!!

EXCT Flip Fow Screen är anpassade för varje applikationsmaterial för att ge den bästa konfigurationen och uppfylla alla dina krav. Kontakta våra tekniska ingenjörer för fler konfigurationer.

Modell	*Skärmspecifikation WL (m)**	Skärmområde (㎡)	Maskstorlek (mm)	Lutningsvinkel på Scresv Yta (grad)	FoderSstorlek (mm)	Driva (KW)	HanteringCförmåga (t/h )
MFF2,0-6,30	2.0X6.3	12.6	3－13	20－30	Mindre än eller lika med 80	22	150－400
2MFF2,0-6,30	2.0X6.3	25.2	Övre skärm 14–30 Nedre skärm 3–13	20－30	Mindre än eller lika med 80	37	350－650
MFF2,2-7,56	2.2X7.56	16.6	3－13	20－30	Mindre än eller lika med 80	37	250－500
2MFF2,2-7,56	2.2×7.56	33.2	Övre skärm 14–30 Nedre skärm 3–13	20－30	Mindre än eller lika med 80	45	450－750
MFF2,2-8,82	2.2×8.82	19.4	3－13	20－30	Mindre än eller lika med 80	37	250－600
2MFF2,2-8,82	2.2×8.82	38.8	Övre skärm 14–30 Nedre skärm 3–13	20－30	Mindre än eller lika med 80	45	500－900
MFF2,6-8,82	2.6X8.82	22.9	3－13	20－30	Mindre än eller lika med 100	37	350－750
2MFF2,6-8,82	2.6×8.82	45.8	Övre skärm 14–30 Nedre skärm 3–13	20－30	Mindre än eller lika med 100	45	650－1100
MFF3,0-8,82	3.0X8.82	26.4	3－13	20－30	Mindre än eller lika med 100	45	400－950
2MFF3,0-8,82	3.0X8.82	52.8	Övre skärm 14–30 Nedre skärm 3–13	20－30	Mindre än eller lika med 100	75	800－1400
