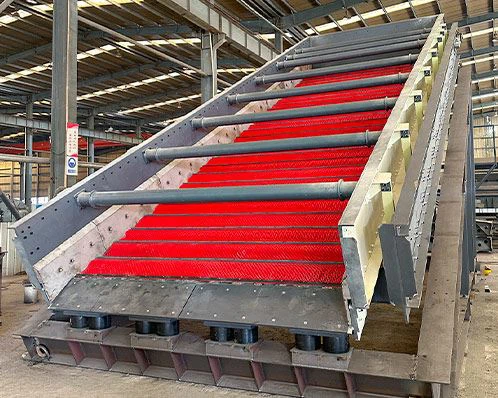

Flipflow-skärmen använder elastiskt polyuretannät. Under drift kan den kontinuerligt expandera och dra ihop sig med en frekvens på cirka 800 gånger per minut, vilket genererar en hög acceleration på upp till 30–50g. Detta löser effektivt problemen med igensatta skärmar och material som fastnar i hål för fuktiga material. Det är kärnsilningsutrustningen för klassificering av fina partiklar, avvattning och avsilning i kolberedningsanläggningar.

Genom den hög-frekventa och stora-amplituden "spännings-avslappnande" fram- och återgående rörelsen av själva nätnätet genomgår materialet intensiva studsar, vilket effektivt förhindrar igensättning av sikthålen och förbättrar siktningseffektiviteten och precisionen.

Flip Flow-skärmstruktur

Silmaskinen består huvudsakligen av en kombinerad silkropp (silram, flexibel silplåt, vevtransmissionsanordning, ändtransmission, motor, motorstöd, silkroppsstöd, vibrations-dämpande fjädrar, tätningslock, etc.).

Skärmramen är sammankopplad med förbättrade elastiska element i kolfiber från en tysk tillverkare. Dessa elastiska element förblir intakta även efter miljontals fram- och återgående böjningar.

Det fram- och återgående avståndet mellan komponenterna bestäms av utrustningens inneboende egenskaper och ändras inte med silmaskinens laststorlek. Därför är stabiliteten hos denna typ av siktmaskin en oöverträffad fördel jämfört med andra typer av flip flow skärmar

Flip Flow Screen Structure

Flip Flow Screen For Coal Preparation Plant Box

Låda

Flip Flow Screen For Coal Preparation Plant Transmission Device

Överföringsenhet

Support Guide Sprin

Flip Flow Screen For Coal Preparation Plant Screen Mesh

Skärmnät

Flip Flow Screen For Coal Preparation Plant Thrust Rod Spring

Tryckstångsfjäder

Flip Flow Screen For Coal Preparation Plant Supporting Rubber Spring

Stödande gummifjäder

01/ Avancerad screeningteknik

Tack vare en grundlig förståelse och tillämpning av screeningteorin för material, ur separationsmekanismens perspektiv, när materialen kastas upp på den fluktuerande ytan, kommer krafterna som verkar på materialen från flera riktningar, vilket främjar separationen av grova och fina partiklar, vilket förbättrar separationseffektiviteten.

02/ Hög sållningseffektivitet

Den högre accelerationen gör att den våta och klibbiga koluppslamningen såväl som fina partiklar kan lossas helt och snabbt separeras, vilket uppnår en högre hastighet för att passera genom silen. Under inverkan av hög acceleration förhindrar den effektivt partiklar nära silhålen från att blockera silhålen, vilket gör den mycket lämplig för klassificering av fina partiklar i kolberedningsanläggningar.

03/ Ingen blockering i screening

Skärmnätet på flip flow-skärmen är tillverkat av importerat hög-elastiskt polyuretanmaterial. Detta material har utmärkt korrosionsbeständighet och böjutmattningsbeständighet, lång livslängd, hög tillförlitlighet etc. Dessutom kan den högfrekventa sträckningsrörelsen kontinuerligt skaka av vidhäftade material, vilket löser problemet med fukt-tilltäppta hål vid roten.

04/ Tillförlitlig drift

Jämfört med rotationshastigheten för traditionella vibrerande siktar, arbetar den mekaniska flipflow-skärmen med en hastighet lägre än 600 rpm. Själva skärmmaskinen genererar stress genom endast 2-3G acceleration, vilket resulterar i högre tillförlitlighet.

05/ Låg initial investering

Gummifjädrarna som stöder siktmaskinen bär endast siktmaskinens vikt i vertikal riktning under drift, och den lutande installationsriktningen bär siktmaskinens tröghetskraft. Silmaskinens låga varvtalsegenskaper resulterar dock inte i någon vertikal påverkan på utrustningens fundament, vilket minskar-lastbärande krav på fundamentet och minimerar ytterligare investeringar.

06/ Snabbt byte

Gummifjädern som stöder siktmaskinen bär endast siktmaskinens vikt i den vertikala arbetsriktningen, och installationslutningsriktningen bär silmaskinens tröghetskraft, leder till att utrustningen inte har någon vertikal påverkan på fundamentet, vilket minskar lagerkraven för fundamentet och minskar ytterligare investeringar.

Kontakta oss för bästa pris

Skicka in dina krav och prata med en av våra tekniska ingenjörer om ditt projekt.

Skicka förfrågan nu

Flip Fow Screen-applikationer

Flip flow-skärmar används ofta i kolberedningsanläggningar för att klassificera, avsmalning och avvattning av vått kol, krossat kol, kolslem och finkornigt kol. De är också lämpliga för användning inom gruvdrift, metallurgi, byggmaterial, kemisk industri, eldfasta material, kvartssand, keramsitsand, petroleumspricksand, kaolin, kalksten, fältspat, dolomit, baryt och andra finkorniga, klibbiga och lätt igensatta material.

Tillämpningar inom den kolkemiska industrin: Den löser tekniska utmaningar inom finsiktning för industrier med ultra-hög - kapacitet, såsom den kolkemiska industrin, där sållningsradien är 12 mm. I de fall där över 90 % av materialet hålls kvar på skärmen i screening med ultra-hög-kapacitet, har det applicerats på Henan Yima Gasification och Xinjiang Guanghui New Energy, för att framgångsrikt lösa sållningsuppgifter som vibrerande flipflow-skärmar inte kunde utföra.

Tillämpningar inom kolindustrin: Det löser de tekniska utmaningarna med att sila fina, fuktiga och klibbiga kolpartiklar. Med ett så litet siktområde som 3 mm har det använts vid State Energy Groups Wanli No.1 Mine och Lijiahao Coal Mine. Den här utrustningen kan hantera klibbiga och fina kolpartiklar, och erbjuder en hög siktningseffektivitet och precision som efter-silningsutrustning inte kan matcha.

Andra industriella tillämpningar: I industrier som ballast och icke-järnmetaller, särskilt inom ballastindustrin, är det fortfarande en utmaning att sikta 3 - 5mm fuktiga och klibbiga material. Tillämpningen av mekaniska flip flow-skärmar kommer att lösa detta branschproblem och främja dess utveckling.

För närvarande har EXCT helt klarat ISO9001-2008 internationell certifiering av kvalitetssystem, komplett kvalitetssystem ser till att från produktutveckling och design, produktion, upphandling och leverans till försäljning och serviceprocess har varit effektiv kvalitetskontrollerad.

EXCT har ett rigoröst och skickligt inspektionsteam för att säkerställa framgången för produktkvalitetskontroll. Kvalitetsinspektionsavdelningen har en strikt testprocess som löper genom stadierna av råvaruanskaffning, produktion och installation för att säkerställa att varje utrustning som levereras till kunderna är kvalificerad.

Mineral Sizers Currency Test When Running

Strömavkänning

Spänningsdetektering

Mineral Sizers Shaft Temperature Detection

Detektering av axeltemperatur

Vibrationsdetektering

Brusdetektering

Mineral Sizers Ultrasonic Flaw Detection

Ultraljudsfeldetektering

Hårdhetsdetektering

Detektion av beläggningstjocklek

Skicka in dina krav och prata med en av våra tekniska ingenjörer om ditt projekt.

Få den mest passande produktlösningen och offert gratis!!!

EXCT Flip Fow Screen är anpassade för varje applikationsmaterial för att ge den bästa konfigurationen och uppfylla alla dina krav. Kontakta våra tekniska ingenjörer för fler konfigurationer.

Modell	*Skärmspecifikation WL (m)**	Skärmområde (㎡)	Maskstorlek (mm)	Lutningsvinkel på Scresv Yta (grad)	FoderSstorlek (mm)	Driva (KW)	HanteringCförmåga (t/h )
MFF2,0-6,30	2.0X6.3	12.6	3－13	20－30	Mindre än eller lika med 80	22	150－400
2MFF2,0-6,30	2.0X6.3	25.2	Övre skärm 14–30 Nedre skärm 3–13	20－30	Mindre än eller lika med 80	37	350－650
MFF2,2-7,56	2.2X7.56	16.6	3－13	20－30	Mindre än eller lika med 80	37	250－500
2MFF2,2-7,56	2.2×7.56	33.2	Övre skärm 14–30 Nedre skärm 3–13	20－30	Mindre än eller lika med 80	45	450－750
MFF2,2-8,82	2.2×8.82	19.4	3－13	20－30	Mindre än eller lika med 80	37	250－600
2MFF2,2-8,82	2.2×8.82	38.8	Övre skärm 14–30 Nedre skärm 3–13	20－30	Mindre än eller lika med 80	45	500－900
MFF2,6-8,82	2.6X8.82	22.9	3－13	20－30	Mindre än eller lika med 100	37	350－750
2MFF2,6-8,82	2.6×8.82	45.8	Övre skärm 14–30 Nedre skärm 3–13	20－30	Mindre än eller lika med 100	45	650－1100
MFF3,0-8,82	3.0X8.82	26.4	3－13	20－30	Mindre än eller lika med 100	45	400－950
2MFF3,0-8,82	3.0X8.82	52.8	Övre skärm 14–30 Nedre skärm 3–13	20－30	Mindre än eller lika med 100	75	800－1400
