Strukturen på sidoväggstransportören är den gummivågformade vertikala "sidoväggen" som fritt kan expandera och dra ihop sig och fästs på båda sidor av det platta gummitransportbandet. Mellan sidoväggarna är vissa hållfasthets- och elasticitetsklossar fästa för att bilda en lådformad behållare, vilket möjliggör kontinuerlig materialtransport inuti behållaren.
Sidoväggstransportören kan användas i stor utsträckning inom industrier som kol, spannmål, byggmaterial, kemikalier, vattenkraft och metallurgi. Inom ett miljötemperaturområde på -19 grader till +40 grader kan den transportera olika bulkmaterial med en densitet från 0,5 till 2,5 t/m³.
För material med speciella transportkrav, såsom de med höga temperaturer, sura, alkaliska, oljiga ämnen eller organiska lösningsmedel, måste speciella transportband användas.

Sidoväggstransportörstruktur

Corrugated Sidewall Belt Conveyor Structure

Korrugerade sidoväggsbälten

Sidoväggstransportören använder korrugerad sidoväggtransportör med horisontell kloss som vanligtvis är uppdelad i basbandet, sidoväggen och klossen.

Basbälte

Vi kräver att basbältet har viss draghållfasthet och slitstyrka. För att uppfylla kraven på vinkeländringar under transporten måste basbandet vara flexibelt i längdled och ha en viss styvhet i tvärled. De korrugerade sidoväggsbanden vi tillverkar använder ett tvärgående styvt basband med en speciell struktur, som effektivt löser deformationsproblemet med stora-transportband under returresan. Dessutom överensstämmer basbältesstandarderna helt med internationella standarder.

Typ av basband	Styrka (N/mm)	Beläggningens tjocklek (mm)	Vikt (G/m2)	Min remskiva diameter (mm)
	250/2	2:2	9.40	200
	400/3	4:2	13.50	315
	400/3+2	4:2	12.10	315
	500/3+2	4:2	12.60	400
	630/4+2	4:2	14.40	500
	800/5+2	4:2	16.10	630
	1000/5+2	4:2	17.80	800
	1250/5+2	4:2	18.25	1000
	315/2+2	4:2	13.70	315
	400/3+2	4:2	14.80	315
	500/3+2	4:2	15.20	400
	630/4+2	4:2	16.70	500
	800/5+2	4:2	18.00	630
	1000/5+2	4:2	19.50	800
	1250/5+2	4:2	21.40	1000
	1600	8:8	/	1250
	2000	8:8	/	1250
	2500	8:8	/	1400
	3150	8:8	/	1400
	3500	8:8	/	1600
	4500	8:8	/	1600
	5000	8:8	/	1600
	5400	8:8	/	1800
	6000	8:8	/	1800

Sidovägg

Vi använder speciella formler och avancerad produktionsteknik för sidoväggarna för att säkerställa deras böjnings- och utmattningsmotstånd vid kanterna.
Vi förstärker sidoväggarna med canvas och applicerar diagonal överlappning, vilket effektivt förhindrar kantslitage och förbättrar deras böjningsprestanda.
Vi använder dynamisk utmattningstestning för att utföra inspektioner och simulera verkliga fältapplikationsförhållanden.

Sidoväggshöjd (H)	Wave Crest Width (TW)	Vågbasbredd (BW)	Vågavstånd (P)	Vikt (KG/m)
100	44	50	42	2.34
120	44	50	42	2.78
160	66	75	63	4.42
200	66	75	63	5.82
240	66	75	63	8.49
300	88	100	84	12.48
400	88	100	84	17.60
500	110	125	105	24.40
630	110	125	105	31.50

Knap

Vi tillverkar klossarna med en speciell gummiformel och avancerad formningsprocess, vilket ger dem hög styvhet, slitstyrka och slagtålighet. Därför är de inte benägna att deformeras när de transporterar material med hög-densitet.
När du kopplar ihop klossarna med sidoväggarna säkerställer vi att klossavståndet är en heltalsmultipel av vågavståndet. Vi gör detta för att förhindra oöverensstämmelse i rörelseradier mellan klossarna och sidoväggarna när vi justerar transportvinklar eller passerar genom remskivor, vilket i sin tur undviker materialläckage från springorna vid klossarnas-sidoväggsskarvar och eliminerar blinda-fläckar under urladdning.

Klosstyp (mm)	Klosshöjd (mm)	Sidoväggshöjd(mm)	Bottenbredd (mm)	Vikt (kg/m)	Minsta remskiva diameter (mm)
	90	100	110	2.81	250
	110	120	110	3.27	315
	90	100	110	2.7	250
	110	120	110	3.23	315
	140	160	160	5.49	400
	180	200	160	6.67	500
	230	240	160	8.6	630
	90	100	110	3.22	250
	110	120	110	3.94	315
	140	160	150	5.49	400
	180	200	150	6.81	500
	230	240	160	8.68	630
	280	300	180	14.9	800
	230	240	160	13.8	630
	280	300	160	15.3	800
	360	400	230	22.8	1000
	470	500	230	30.8	1250

Kontakta oss för bästa pris

Skicka in dina krav och prata med en av våra tekniska ingenjörer om ditt projekt.

Skicka förfrågan nu

Vanliga layouttyper

Side Wall Conveyor Conveying Angle90 Type

Transportvinkel ＜90 grader

Transportvinkel=90 grad

Funktion för sidoväggtransportör

Stor lutningstransportkapacitet:Den maximala lutningsvinkeln för materialtransport kan nå 90 grader, vilket gör den särskilt lämplig för transport av scenarier i branta sluttningar och i trånga utrymmen.
Slitstark-och rivsäker-:Genom att använda hög-hållfasta kärnbasband av polyesterduk eller ståltråd, i kombination med speciell gummibeläggning, ökar livslängden med över 30 % jämfört med vanliga transportband.
Anti-avvikelsedesign:Den flexibla strukturen med vågformad-kant kan automatiskt justera spänningen, vilket effektivt minskar avvikelser och sänker underhållskostnaden för utrustningen.

Broschyr för sidoväggtransportör Ladda ner

Sidoväggstransportörpaket & leverans

sidewall belt conveyor

Sidoväggstransportör Tillämpliga material

Granulära material

Gruvdrift och byggmaterial:krossad sten, kalksten, kol, sand, lera, sintrad sandpulver, träflis m.m.
Jordbruk och livsmedel:Spannmål (som vete, majs), cornflakes, spannmål, etc.
Kemikalier och gödningsmedel:Gödsel, kimrök etc. För transport av konstgödsel.
Andra bulkmaterial:pulverformiga, granulära,-små blockliknande, degiga och flytande material. Till exempel vid cementproduktion kan utrustning transportera pulveriserade cementråmaterial; inom livsmedelsförädling kan pastaartade material som sojabönor transporteras.

Specialmaterial

För speciella arbetsförhållanden kan den kantslutna-transportören utrustas med olika typer av transportband för att ta emot följande material:
Material med hög-temperatur:Till exempel inom den metallurgiska industrin kräver hög-temperaturkoks användning av värmebeständiga-kanttransportband, som tål temperaturer på över 200 grader.
Frätande material:Såsom sura och alkaliska kemiska råvaror kräver användning av syra- och alkaliresistenta-transportband för att förhindra att transportbanden korroderas.
Oljor eller organiska lösningsmedel:Till exempel bör oljor som används inom den petrokemiska industrin, en typ av transportband som är resistent mot olja användas för att förhindra att transportbandet expanderar och deformeras.

Side Wall Conveyor Application To Limestone

Kalksten

Side Wall Conveyor Application To Wood Chips

Flis

Kol

Vete

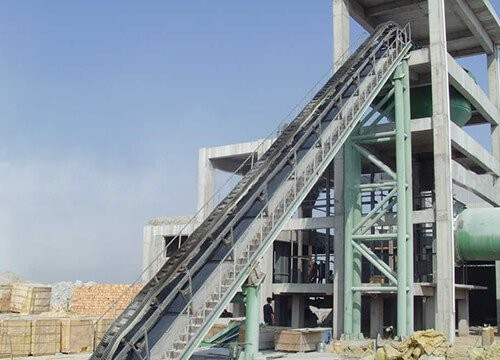

Sidoväggstransportörplats

Vi har rik erfarenhet av produktion av sidoväggstransportör. TFöljande är våra utmärkta fall inom olika branscher hemma och utomlands de senaste åren

Delvis intyg

EXCT har helt klarat ISO9001-2008 internationell certifiering av kvalitetssystem, komplett kvalitetssystem ser till att från produktutveckling och design, produktion, upphandling och leverans till försäljning och serviceprocess har varit effektiv kvalitetskontrollerad.

IS09001

IS014001

IS018001

Väl-kända inhemska och utländska märkesdelar

Fler och fler Fortune 500-företag och stora multinationella företag använder våra produkter, och våra produkter och lösningar har också en positiv inverkan på många industrier runt om i världen.

Var och en av vår utrustning är vetenskapligt utvald, noggrant utformad, hög-precisionstillverkad och utrustad med hög-kvalitetskomponenter för att säkerställa utrustningens höga tillförlitlighet.

När det gäller kärnkomponenten i utrustningen samarbetar vi alltid med välkända-leverantörer hemma och utomlands för att välja de bästa prestandadelarna för att säkerställa att utrustningen kan fungera normalt under de sämsta förhållandena.

Användningen av globala varumärkesdelar gör det också enkelt för kunder att gå till lokala agenter för gratis utbyte eller underhåll vid behov, vilket sparar tid och kostnader.

Är du redo att optimera din gruvdrift?

Kontakta vår tekniska ingenjör idag för en kostnadsfri konsultation och anpassad utrustningsförslag.

Skicka förfrågan nu

Allmän teknisk parameter

För transport av material med speciella krav, som de med höga temperaturer, som innehåller sura, alkaliska, oljiga ämnen eller organiska lösningsmedel, bör speciella korrugerade sidoväggar- användas. Du kan välja lämplig modell beroende på storleken på din produktionsvolym.

Bältes bredd (mm)	Sidoväggshöjd (mm)	Klompavstånd (mm)	Lutningsvinkel
			30 grader	35 grader	40 grader	45 grader	50 grader	55 grader	60 grader	65 grader	70 grader	75 grader	80 grader	85 grader	90 grader
			Kapacitet(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
	80	252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
	100	252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
	100	252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
	160	378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
	160	378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
	160	378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
	160	378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
	300	504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
	300	504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
	400	504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
	300	504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
	400	504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
	240	378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
	400	504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
	500	735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
