Den gjutjärnskula sidoväggsbandtransportören består av tre delar: basband, sidovägg och kloss. Sidoväggen är ansluten till basremmen genom en sekundär vulkaniseringsprocess, och klossen stöder materialen i en T--formad, TC---formad eller C--formad struktur. Basbältet är tillverkat av kärnmaterial av bomullsduk, nylon eller ståltråd och är klassificerat i vanlig typ, värme-beständig typ och köld-beständig typ, etc. Det är lämpligt för transport av pulverformiga, granulära, små blockformade- och flytande material med en lutningsvinkel som sträcker sig från 90 grader. Materialens partikelstorlek kan nå 1-400 millimeter, och transportkapaciteten varierar från 1 till 6000 kubikmeter per timme.

Arbetsprincip för gjutjärnskula sidovägg bandtransportör

Gjutjärnskulans sidoväggsbandtransportör är ett mer avancerat och flexibelt materialtransportsystem. I likhet med strukturen och arbetsprincipen för vanliga bandtransportörer, drivs den av en transmissionstrumma och använder friktion för att driva transportbandet för att svepa runt huvud- och baktrummor för att bilda en sluten slinga. De övre och nedre rullhjulen stödjer transportbandet som lastbärande och dragkomponenter.

Cast Iron Ball gjutjärn boll sidovägg bandtransportör Struktur

Den består huvudsakligen av utmatningsbehållare, drivremskiva, sopmaskin, sidoväggstransportband, pressremskiva, skyddshjul, övre mellanhjul, böjremskiva, nedre mellanhjul, materialstyrningstråg, renare för tomma sektioner, baktrumma, spännanordning, etc.

Huvudskillnaden från vanliga bandtransportörer ligger i transportbandets strukturform. Transportbandet på sidoväggsbandtransportören i gjutjärn består av basband, korrugerad sidovägg och kloss. Dessutom finns det också betydande skillnader i vissa delar som böjskivor, pressremskivor och mellanhjul mellan de två.

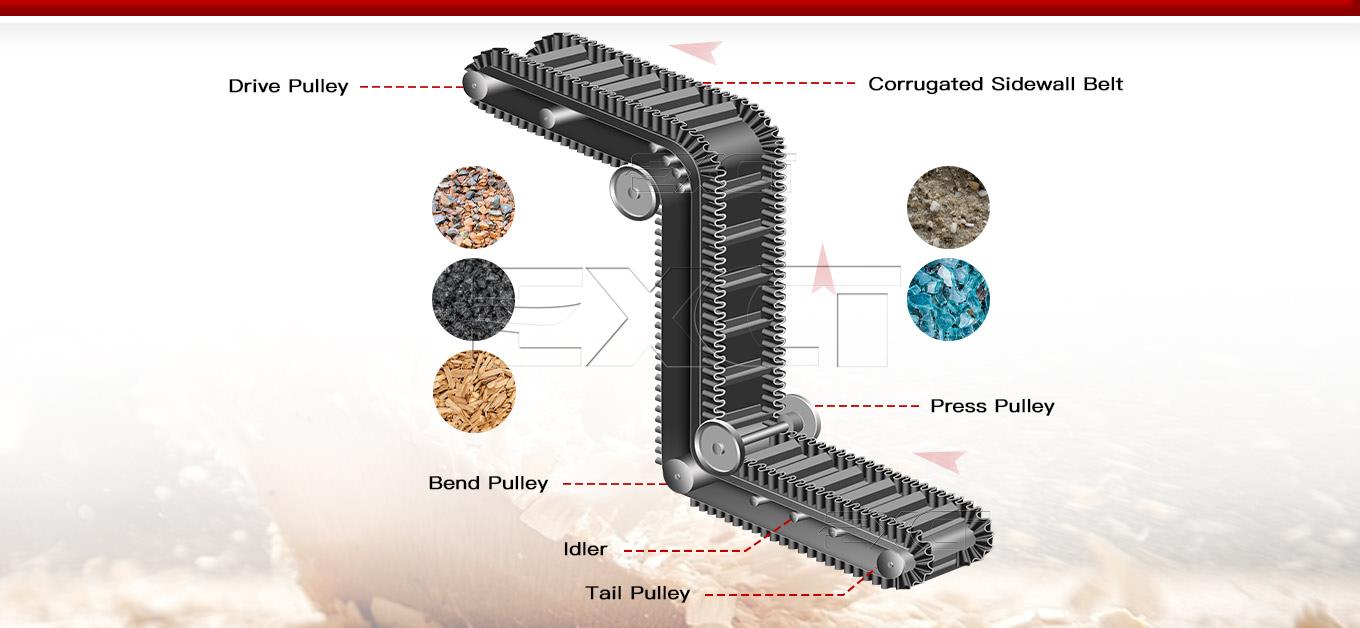

Cast Iron Ball Sidewall Belt Conveyor Structure

Cast Iron Ball gjutjärn boll sidovägg bandtransportörSärdrag

Sparar golvyta

Den gjutjärnskula sidoväggsbandtransportören kan uppnå en maximal transportlutningsvinkel på 90 grader, vilket avsevärt minskar golvytan som upptas av utrustningen och helt löser problemet med stor-vinkeltransport som inte kan uppnås med vanliga band.

Flexibel layout

Eftersom gjutjärnskulans sidoväggsbandtransportör kan transportera järnkulor inom ett helt område av 0 grader - 90 grader, under den tekniska applikationsprocessen, är positionen för materialstaplingspunkten i förhållande till transportänden inte begränsad. Det kan ordnas efter specifik terräng och krav, vilket förbättrar platsens utnyttjandegrad och minskar landytan.

Stor transportkapacitet

De vågformade- sidoväggarna på båda sidor av transportbandet ökar bandets lastarea, vilket ökar transportkapaciteten samtidigt som järnkulor inte sprids. För närvarande kan transportkapaciteten för sidoväggsbandtransportören i gjutjärn nå 6000t/h. Den maximala lyfthöjden för en enda enhet kan nå 150m.

Minska investeringskostnaderna

Att använda en stor- gjutjärnskula med sidoväggsbandtransportör för att transportera järnkulor kan spara investeringskostnader med cirka 20 % till 30 %. Denna metod fungerar bättre i industrier som byggmaterial, kol och kemikalier.

Omfattande prestanda är enastående

Jämfört med vanliga bandtransportörer, skophissar och kedjedumpar- har denna transportör överlägsen omfattande teknisk prestanda. Den har en stor transportkapacitet, upp till 600 kubikmeter per timme, en vertikal lyfthöjd på upp till 200 meter, låg energiförbrukning, enkel struktur och enkelt underhåll.

Specialtransportband som tillval

För material med speciella krav såsom höga temperaturer, sura, alkaliska, oljiga ämnen eller organiska lösningsmedel kan speciella transportband användas (såsom värme-beständiga, kyl-beständiga, olje-beständiga, syra- och alkalibeständiga-typer).

Cast Iron Ball gjutjärn boll sidovägg bandtransportörPaket & leverans

sidewall belt conveyor

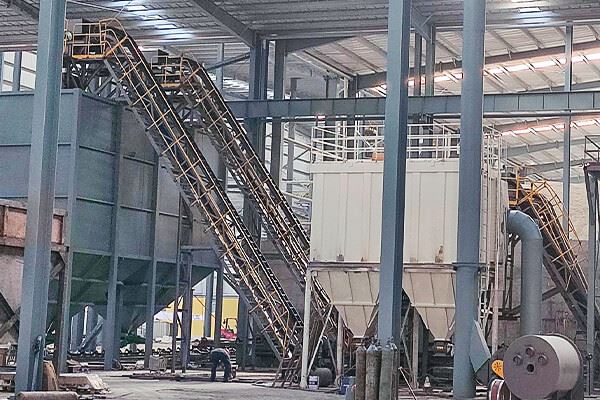

Gjutjärn Kula Gjutjärn Kula Sidovägg BandtransportörAnsökan

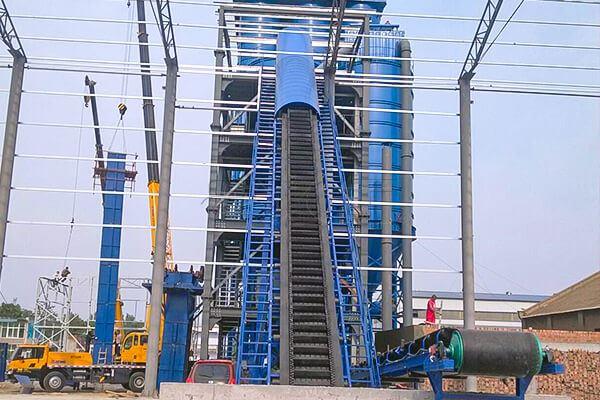

Vi har rik erfarenhet av tillverkning av gjutjärnskula sidoväggsbandtransportör. Följande är våra utmärkta case inom olika branscher hemma och utomlands de senaste åren

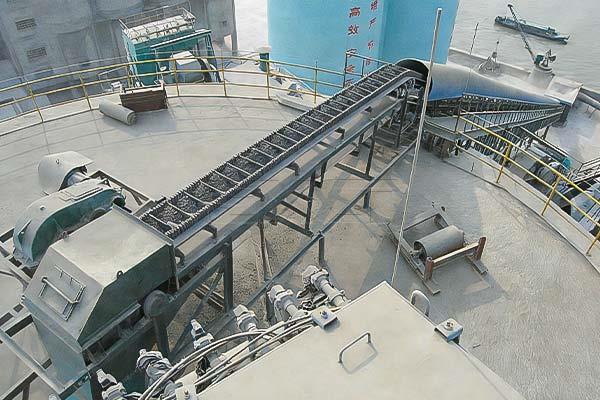

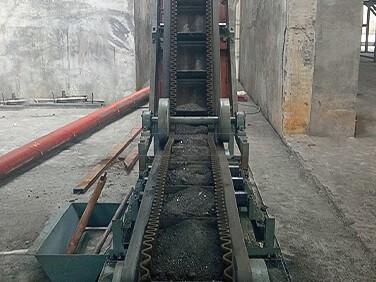

Cast Iron Ball Sidewall Belt Conveyor Site

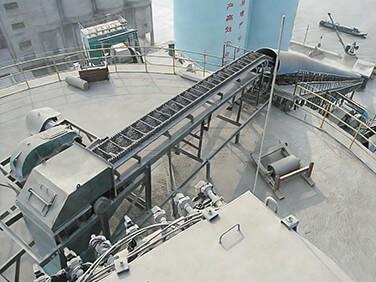

Cast Iron Ball Sidewall Belt Conveyor Site-2

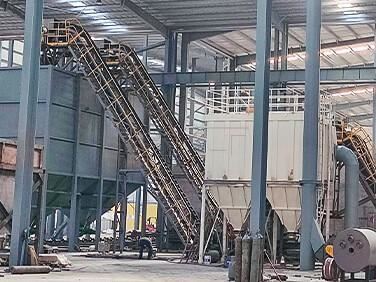

Cast Iron Ball Sidewall Belt Conveyor Site-3

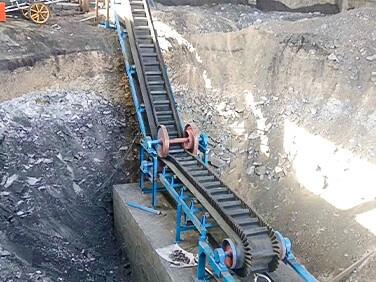

Cast Iron Ball Sidewall Belt Conveyor Site-4

Cast Iron Ball Sidewall Belt Conveyor Site-5

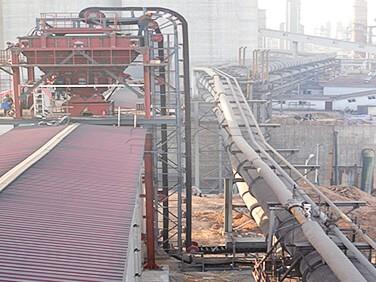

Cast Iron Ball Sidewall Belt Conveyor Site-7

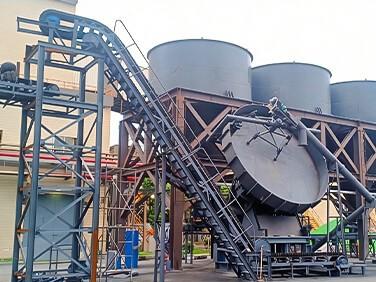

Cast Iron Ball Sidewall Belt Conveyor Site-8

Utvecklingstrender för sidoväggsbandtransportör

►Förändringen av stödmetoden säkerställer en stabil drift av transportören. Stödmetoden för transportbandet spelar en viktig roll. Enhetslängdmassan för det korrugerade kanttransportbandet är större än det för det allmänna transportbandet, vilket gör dess stöd och styrning mer flexibel. För närvarande finns det koncept med korrugerade kanttransportörer med cirkulär upphängning, linbanor och spår samt bandtransportörer av -typ. Speciellt har linbanan med korrugerad kanttransportör använts i ingenjörsarbete.
►Flexibel layoutmetod Den korrugerade kantbandtransportören kan, liksom den allmänna bandtransportören, bli en mobil eller flyttbar transportör, det vill säga den kan flyttas eller flyttas och på så sätt möta gruvdriftens behov. Kombinationen av egenskaperna hos den korrugerade kantbandtransportören som är lämplig för transport av material med stora lutningar och plansvarvningstekniken kan helt anpassa sig till begränsningarna för gruvdrift och företags inre utrymme, vilket ger det ett bredare spektrum av användningsområden.
►Brett användningsområde På grund av den stora lutande materialtransportkapaciteten hos den korrugerade kantbandtransportören, kan samma transportör anpassa sig till olika lutningsområden med olika arbetskrav över ett brett område, mycket överlägsen den allmänna bandtransportören. För närvarande har lutningsvinkeln ändrats för fartygslossning, och denna "transformator"-funktion kommer att tillämpas på olika områden i framtiden, såsom damackumulering, tunnelbaneteknisk utgrävning, etc.

Allmän teknisk parameter

Bältes bredd (mm)	Sidoväggshöjd (mm)	Klompavstånd (mm)	Lutningsvinkel
			30 grader	35 grader	40 grader	45 grader	50 grader	55 grader	60 grader	65 grader	70 grader	75 grader	80 grader	85 grader	90 grader
			Kapacitet(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
	80	252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
	100	252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
	100	252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
	160	378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
	160	378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
	160	378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
	160	378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
	300	504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
	300	504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
	400	504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
	300	504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
	400	504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
	240	378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
	400	504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
	500	735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
